無隔板高效過濾器是凈化工程中主要的高效過濾器品種，因?yàn)樗啾容^傳統的有隔板高效過濾器更具有明顯的優勢。所以在生產中也需要更加嚴格，而普通人工的檢測已經滿足不了無隔板高效過濾器的檢測需求，所以通過引入機器視覺檢測就尤為重要，那接下來看看國辰基于視覺檢測的無隔板過濾器瑕疵檢測方案吧

【檢測需求】

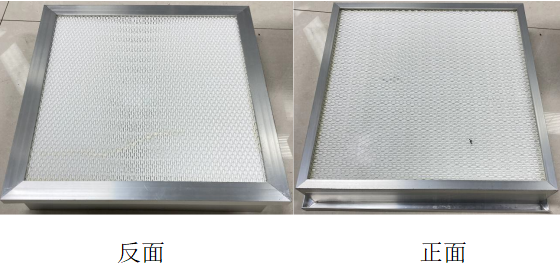

1、產品過濾網正反表面黑點、臟污、壓痕、刮傷、過濾芯 壓傷、濾紙傾斜、高低不平、濾紙彎曲等。

2、過濾器邊框的變形、氧化、劃傷、扭曲等。

3、熱熔膠線過細、膠線斷裂、兩膠線間的間距尺寸等。

4、產品外形尺寸：長、寬、高。

5、產品對角線測量，確定是否直角。

6、產品中心距測量，確定產品中間是否凹陷或者突出。

7、產品平面度測量。

8、煙霧檢測。

9、檢測出相關瑕疵點區域或者x y坐標顯示。

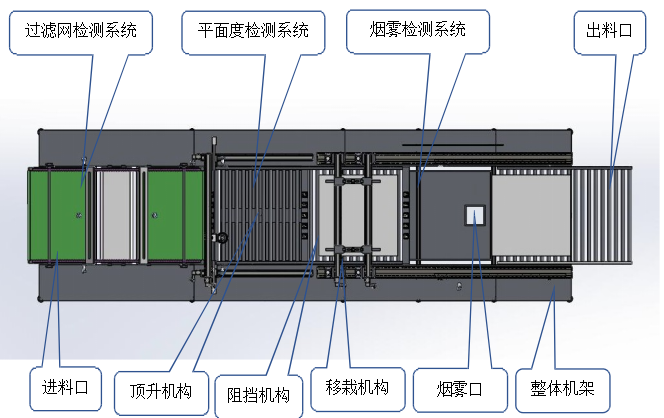

【系統方案檢測原理】

CCD工業相機將待測目標轉換成圖像信號，通過專用的圖像數據處理系統， 將像素分布和亮度、顏色等信息，轉變成數字化信號；圖像系統對這些信號 進行相應的運算來抽取目標的特征，進而產生檢測結果并依此控制現場設備 的動作。

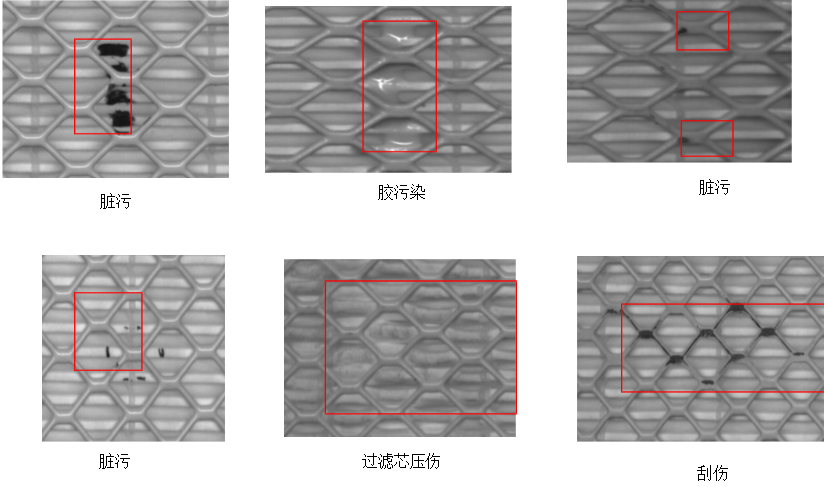

【檢測結果】

精度：0.2mm/像素

平面度過濾網表面檢測速度：1pcs/1min 煙霧檢測速度：1pcs/1min

檢出率≥95%，過殺率≤8%;
