太陽能電池的外觀在生產過程中會產生各種污點、節點等缺陷，嚴重影響產品質量和企業形象。太陽能電池表面缺陷檢測系統基于先進的機器視覺技術，結合太陽能電池表面印刷特性。采用正面照射和反面透射相結合的方式?？蛇M行高速、準確的表面缺陷在線檢測，并結合現場工藝在線報警。報表統計、產品分級處置等，為企業生產信息化、保證產品質量提供有效的解決方案。

【檢測原理】

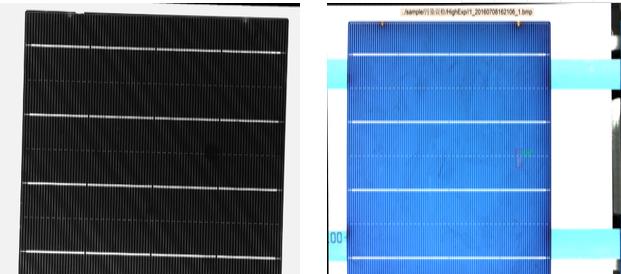

生產線正常生產時，高亮度LED線型聚光冷光源利用反射原理照射太陽能電池表面，通過安裝在生產線上的面陣掃描攝像頭進行真實- 時間圖像采集，同時系統將攝像頭采集到太陽能電池上，通過MVI圖像處理系統軟件對膠片圖像進行缺陷識別和處理。由于缺陷圖像的灰度與正常產品的灰度明顯不同，因此系統可以發現缺陷，同時對缺陷進行有效的判斷和分類，以便后續處理。

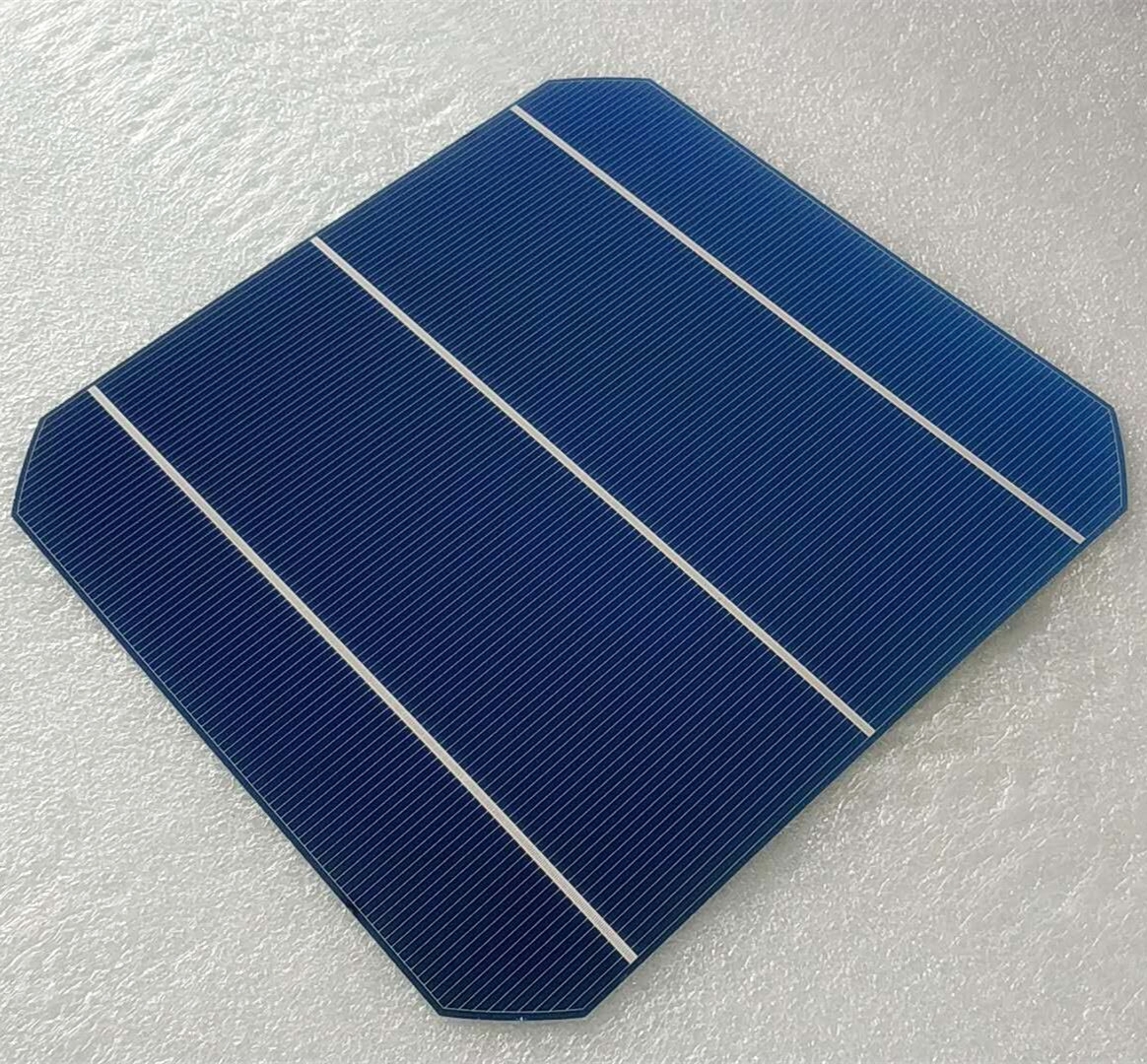

1、檢測對象：太陽能電池片

2、檢測速度：5000pcs/min

3、檢測幅寬：156*156(支持客戶定制)

4、檢測精度：20um

5、適合設備：太陽能電池片串焊機、分選機等

6、檢測內容：崩邊、缺角、硅落、短柵、主柵缺失、主柵角度異常、表面臟污、細柵加粗等

7、處置方法：截圖聲光報警、瑕疵自動分類、自動記錄位置、圖片自動保管及檢索、機械臂自動剔除

【軟件功能】

1、簡單的操作界面，方便工人操作。

2、同一產品根據客戶要求，根據缺陷類型，進行自動分類;

3、與現場設備生產同步，實時顯示缺陷位置信息、圖像信息。

4、可以根據客戶要求，實時生成批次號;支持在生產過程中，修改批次號。

5、每個批次號生產結束時，自動生成該批次號產品的質量報表;支持自動打印功能。
